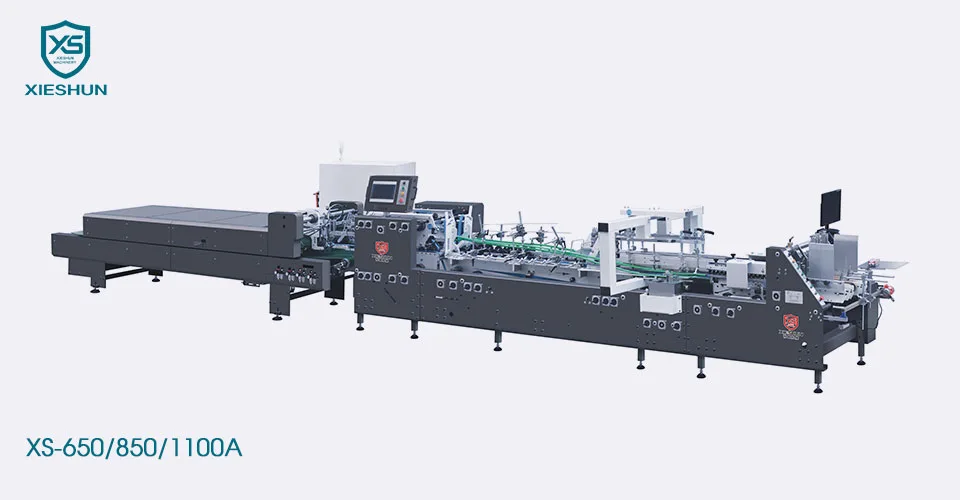

XIESHUN XS-650/850/1100C 4/6 бұрыштық автоматты жоғары жылдамдықты қалта желімдеу құрылғысы фармацевтика немесе косметика салаларындағы шағын және орта өлшемді қораптарды басқаруға арналған. Ол икемді және басқаруға оңай түзу сызықты қораптар, апатты құлыптау қораптары, қос қабырғалы қораптар және 4/6 бұрыштық қораптар, 800 гсм-ге дейінгі картон және микро флейта N/E және флейта F.
| Үлгі | XS-650 C | XS-850 C | XS-1100 C |
|---|---|---|---|
| Қолайлы материал | 200-800г/㎡картон және N/F&E флейта гофрленген тақта | ||
| Жылдамдық диапазоны | 0-400м/мин | ||
| Дюймдік жылдамдық | 30м/мин | ||
| Максималды бос ені | 650мм | 850мм | 1100мм |
| Өлшем(L) | 14000мм | 15300 мм | 15800мм |
| Өлшем (W*H) | 1400мм×1900мм | 1600мм×1900мм | 1850мм×1900мм |
| Механикалық салмақ | 6Т | 8Т | 9Т |
| Механикалық қуат | 18,6 кВт | 23кВт | 23кВт |
| Қысылған ауа | 6бар | ||
| Ауа компрессорының сыйымдылығы | 10㎡/сағ | ||
| Ауа сыйымдылығы | 60л | ||
| Үлгі |
|
XS-650 C | XS-850 C | XS-1100 C |
|---|---|---|---|---|
|
A | 130-650мм | 160-850 мм | 170-1100мм |
| B | 100-600мм | 100-900мм | 100-900мм | |
| E | 60-320мм | 70-420мм | 70-540мм | |
|
A | 146-600мм | 170-800мм | 170-1050мм |
| B | 100-600мм | 170-900мм | 170-900мм | |
| E | 60-320мм | 80-420мм | 80-540мм | |
|
A | 150-600мм | 160-800мм | 160-1050мм |
| B | 160-600мм | 160-800мм | 160-800мм | |
| H | 25-120мм | 25-120мм | 25-120мм | |
|
A | 270-550мм | 270-700мм | 330-1020мм |
| B | 160-450мм | 160-450мм | 160-450мм | |
| H | 25-120мм | 25-120мм | 25-120мм | |
|
A | 270-550мм | 270-700мм | 330-1020мм |
| B | 160-450мм | 160-800мм | 160-800мм | |
| H | 25-120мм | 25-120мм | 25-120мм |
|
Фидер ◆ Оңай жұмыс істеу үшін сол және оң жақтағы қалқаларды көтеруге болады. ◆Қағаз беру бөлігінің қағаз беру белдігін біркелкі және тұрақты қағаз беруді қамтамасыз ету үшін дербес реттеуге болады. ◆Қағаз арасындағы біркелкі қашықтықты қамтамасыз ету үшін сервомотор, тәуелсіз жылдамдықты реттеу. ◆Қағаз беру сору құрылғысы (қосымша). |
|
Туралау ◆Қағаз беру бөлімі жіберген картон картон түзу сызықта жүруі үшін түзету бөлімімен түзетіліп, басқарылады. ◆Түзету бөлімінің жоғарғы қысым жетегі әртүрлі картон қалыңдығына бейімделу және тұрақтылық кепілдігін қамтамасыз ету үшін жоғары және төмен реттеуге болады. |
|
Алдын ала бүктеу бөлімі ◆Үстіңгі сегменттелген сол және оң жақ белбеу тақталарын өнім талаптарына сәйкес реттеуге болады, бұл жылдам және тиімді. ◆Ол соңғы қалыптау әсерін оңтайландыру үшін 1-жолда картон қорапшасын 180 градусқа алдын ала бүктеуді және 3-жолды 135 градусқа алдын ала бүктеуді тиімді аяқтай алады. |
|
Төменгі құлыптау Конвейер таспасы құрылымының 3 тобы, сегменттелген жоғарғы таспа пластинасының функциясы арнайы пішінді қорап өнімдерін өндірудегі мәселелерді тиімді жеңе алады. Ортаңғы жоғарғы белдік тақтайшасы алынуы мүмкін және өнім талаптарына сәйкес бөлшектеуге және жөндеуге болады. |
|
Төрт және алты бұрышты құрылғы 4 және 6 бұрышты құрылғы ◆Интеллектуалды сервомотор арқылы басқарылатын және басқарылатын электрондық жиналмалы ілмек қораптың барлық қақпақтарының жиналуын дәл басқару үшін тәуелсіз басқарылатын екі серво оське орнатылады. ◆Ол төрт және алты бұрыштық қораптарды және басқа да әртүрлі түрлерін шығара алады. ◆Адам-машина интерфейсі ақылды түрде орнатылған, басқару оңай, интуитивті және түсінуге оңай.
|
|
Төменгі желімдеу құрылғысы ◆Механикалық сол және оң жақ төменгі желім цилиндрлері, желім дөңгелегі мен желім цилиндрінің бөлек дизайны бар, желім лақтырмай жоғары жылдамдықты, тазалау және күту оңай. ◆ Желім дөңгелегі ені 5 мм және оны өнімге сәйкес ауыстыруға болады. |
|
Жиналмалы бөлім ◆3-пластиналық беріліс белбеуі пластинасының құрылымы, ортаңғы пластинаны дербес бөлшектеуге болады, бұл шағын қорапты қалыптастыруға ыңғайлы. ◆Сыртқы сол және оң жақ жиналмалы белбеу жылдамдығын қалыптау дәлдігін қамтамасыз ету үшін дербес реттеуге болады. |
|
Тасымалдау бөлімі ◆Тәуелсіз жиілікті түрлендіруі бар бөлек қозғалтқыш. ◆Үстіңгі және төменгі белдік ұзартқышын реттеу қарапайым және оңай жұмыс істейді. ◆Жоғары жылдамдықты электронды соққы есептегішімен жабдықталған. |
|
Басқару панелі ◆10 дюймдік үлкен экран, оңай және интуитивті жұмыс. ◆Бірнеше тіл қолжетімді. ◆Жад функциясы және қашықтан басқару құралы (қосымша). |
|
Конвейер ◆Автоматты режимде қорап аралығы орнатылады, белдік жылдамдығы мен хост жылдамдығы пропорционалды түрде байланыстырылады және фотоэлектр қорапты анықтаған кезде белдік қозғалады. ◆Қол режимінде белдік тұрақты жылдамдықпен қозғалады және хост жылдамдығына әсер етпейді. ◆ Қысым бөлігі пневматикалық престеуді қабылдайды, қысымды басқару дәлірек және өнімді байланыстыру әсері кепілдік береді. |
